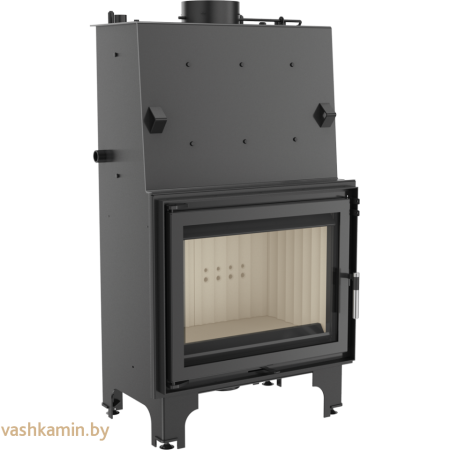

AQUARIO/A/18/PW/W Каминная топка с водяным контуром

ВОДЯНАЯ КАМИННАЯ ВСТАВКА AQUARIO ДЛИТЕЛЬНОГО ГОРЕНИЯ

Каминная вставка AQUARIO – это модель каминных вставок с водяной системой, которые благодаря

использованным технологиям и материалам являются

производительными, экономичными и экологическими

вставками с высокой эффективностью и низким

коэффициентом выброса углекислого газа.

Вставка выполнена полностью из листовой котельной

стали толщиной 5 мм. Она имеет двухслойный корпус,

что гарантирует высокую надежность оборудования,

термостойкость и длительный срок службы. Она

предназначена для работы в системах центрального

отопления, с рабочим давлением до 2 бар. В стандартную

комплектацию входит вставка, оснащенная змеевиком,

составляющим термозащиту устройства. Дополнительно

корпус водяной рубашки укреплен шпильками. Вставку

также можно дополнительно оснастить вторым стеклом,

так наз. «glass system», который благодаря украшающему

его декору придаст камину современный вид. Камера

сгорания выложена керамикой «Acumotte». Дверца

вставки оснащена современной удобной ручкой для ее

открытия.

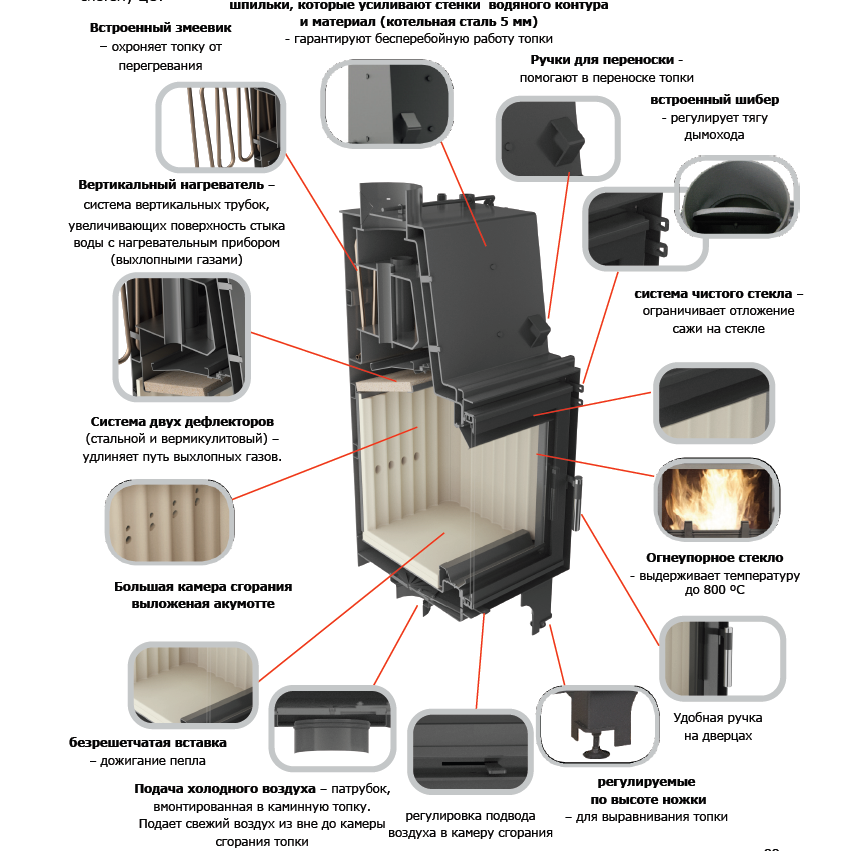

Решения, использованные во вставке:

a. БЕЗОПАСНОСТЬ

Вставка в стандартной комплектации оснащена змеевиком, составляющим термозащиту устройства.

Змеевик во вставке – это медная трубка, встроенная в камин, служащая для защиты водяной

системы от перегрева. Иначе говоря, он является охладителем камина, взаимодействующим с

термическим предохранительным клапаном.

В верхней части водяной системы установлены несъемные патрубки, служащие для подачи в

змеевик водопроводной воды. Патрубки с внешней резьбой ? дюйма являются окончаниями

змеевика. Муфта с внутренней резьбой ? дюйма предназначена для подключения термодатчика

предохранительного клапана, управляющего открытием потока воды, проходящей через змеевик.

Если система ЦО принимает тепла меньше, чем производится, температура воды в водяной рубашке

может возрасти до опасного уровня. В таком случае при превышении температуры 97°C

термический клапан открывает циркуляцию холодной воды из водопровода через змеевик, который

в свою очередь охлаждает воду в рубашке.

b. ПАРАМЕТРЫ

Сгорание

Вставка AQUARIO – это так называемая безрешетчатая вставка. Сжигание дров осуществляется на

плите, так наз. дожигание пепла. Облицовка камеры сгорания керамическим материалом

«Acumotte» увеличивает температуру в камере топки, что способствует улучшению параметров

сгорания. Этот материал увеличивает температуру в камере сгорания, благодаря чему уменьшается

выделение газов в атмосферу.

c. ЭКОЛОГИЯ

Система подвода воздуха в камеру топки:

- Подвод первичного и вторичного воздуха осуществляется исключительно извне. Вставка

в стандартной комплектации имеет патрубок подвода наружного воздуха диаметром fi 125 мм,

предназначенный для непосредственного подвода свежего воздуха в топку снаружи здания.

- Распределение воздуха осуществляется в пространстве ниже плиты, на которой происходит

сгорание (воздушная камера). Воздух из воздушной камеры подводится с помощью канала,

расположенного на высоте плиты топки. Он направляется с помощью системы отверстий,

просверленных в ограждении, расположенных по всей его ширине. Это способствует улучшению

условий сгорания топлива. Сгорание осуществляется равномерно по всей ширине топки.

Регулировка интенсивности сгорания во вставке осуществляется с помощью механизма

регулировки, расположенного под дверцей вставки.

Дожигание дымовых газов

Подвод воздуха в камеру сгорания через отверстия в задней стенке – система дожигания дымовых

газов, отвечает за ограничение выделения вредных веществ в окружающую среду и повышение

эффективности вставки. Благодаря применению этого решения вставки характеризуются очень

хорошими параметрами выделения углекислого газа (низкий уровень выбросов углекислого газа).

Система «чистое стекло»

Вставка оснащена воздушной завесой – так называемой системой «чистое стекло» – без забора

воздуха из помещения. Специальный надув на стекло позволяет поддерживать его в чистоте. Воздух

поступает через патрубок подачи воздуха, а затем направляется по специальным каналам сбоку

камина в камеру, расположенную в верхней крышке камина, и равномерно распределяется по стеклу,

благодаря чему оно всегда остается чистым.

Система дефлекторов:

- Использованы два стальных и один вермикулитовый дефлектор, называемые дымовой полкой,

расположенные в верхней части каминной вставки. Их установка удлиняет путь дымовых газов.

Система шиберов:

- Регулировка выпуска дымовых газов с помощью двух шиберов – нижнего и верхнего.

- Составной частью вставки является нижний шибер. Он находится над камерой топки и является

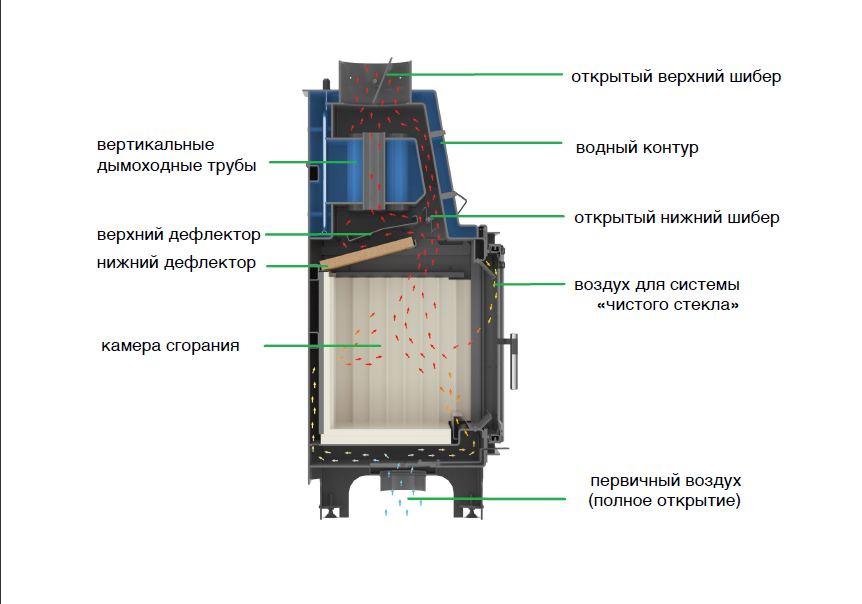

продолжением стального дефлектора по всей его длине. Благодаря его открытию на начальном

этапе сгорании путь дымовых газов в камин укорачивается, что автоматически улучшает тягу.

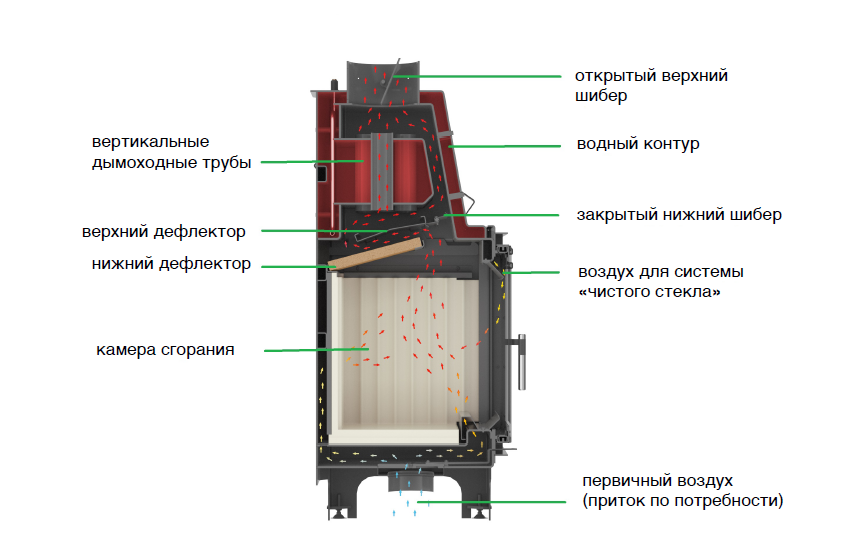

После его закрытия, в свою очередь, дымовые газы направляются в пространство между двумя

дефлекторами и вертикальным нагревателем. Благодаря чему в

пространстве, образовавшемся между дефлекторами и над стальным

дефлектором, происходит дожигание частиц топлива, не сгоревших

ранее в камере топки. Выделяемое таким образом дополнительное

тепло поступает в дымогарные трубы вертикального нагревателя и на

водяную рубашку. Что непосредственно влияет на улучшение

параметров эффективности вставки.

- Второй (верхний) встроенный поворотный шибер, установленный в

дымовом канале вставки, позволяет регулировать тягу камина. Ручки

для шиберов имеют плавную регулировку их положения.

Мощность и эффективность – Водяная система

Специальное устройство водяной системы – состоящей из водяной рубашки и вертикального

нагревателя – обеспечивает получение из дымовых газов и передачу в отопительную систему

большего количества тепла, благодаря чему достигается высокая энергоэффективность вставки.

Теплообмен осуществляется в верхней части вставки в рубашке и вертикальном нагревателе воды.

В нем находится система вертикальных трубок, т.е. дымогарных труб нагревателя, увеличивающих

поверхность соприкосновения воды с теплоносителем, т.е. дымовыми газами – в их задачи входит

восстановление тепловой энергии, содержащейся в дымовых газах, выходящих их камеры сгорания

каминной вставки. Горячие дымовые газы проходят через дымогарные трубы нагревателя, нагревая

воду вокруг них. Горячая вода выводится патрубком, расположенным на боковой стенке камина, в

систему ЦО.
